M12 Pin straight head B coding + free outlet end
Sensor/actuator cable
2m-PVC/PUR[Shielding]
| General data | |||||||||||||||||||||||||||||||||||||||
| Number of cores | 3 | 4 | 5 | ||||||||||||||||||||||||||||||||||||
| Rated current (40°C) | 4A | ||||||||||||||||||||||||||||||||||||||
| Rated voltage | 250V | 60V | |||||||||||||||||||||||||||||||||||||
| Conductor cross section | 0.34mm2 [AWG22] | 0.25mm2 [AWG24] | |||||||||||||||||||||||||||||||||||||
| Contact resistance | ≤5 mΩ | ||||||||||||||||||||||||||||||||||||||
| Insulation resistance | ≥100 MΩ | ||||||||||||||||||||||||||||||||||||||
| Cable length | 2.0 m | ||||||||||||||||||||||||||||||||||||||
| Strip length of the free outlet end of the cable | 35mm | ||||||||||||||||||||||||||||||||||||||
| Net weight per piece | 0.090kg | 0.093kg | 0.095kg | ||||||||||||||||||||||||||||||||||||
| Ambient temperature (operating) | -25 °C ... 90 °C | ||||||||||||||||||||||||||||||||||||||
 Technical characteristics |
|||||||||||||||||||||||||||||||||||||||
| Technical standard/specification | IEC61076-2-101 ；IEC60947-2 | ||||||||||||||||||||||||||||||||||||||
| Anti-insertion coding | B-standard | ||||||||||||||||||||||||||||||||||||||
| Surge voltage Class | Ⅱ | ||||||||||||||||||||||||||||||||||||||
| Pollution Level | 3 | ||||||||||||||||||||||||||||||||||||||
| Protection Level | IP65/IP68/IP69Kprotection class | ||||||||||||||||||||||||||||||||||||||
| Insert/remove period | ≥100 | ||||||||||||||||||||||||||||||||||||||
| Torque | 0.4Nm | ||||||||||||||||||||||||||||||||||||||
| Contact material | CuSn | ||||||||||||||||||||||||||||||||||||||
| Material contact surface | Ni/Au | ||||||||||||||||||||||||||||||||||||||
| Core end material | PA66 | ||||||||||||||||||||||||||||||||||||||
| Coated material | TPE | ||||||||||||||||||||||||||||||||||||||
| Lock nut | Copper H59 nickel plated | ||||||||||||||||||||||||||||||||||||||
| O-ring material | NBR | ||||||||||||||||||||||||||||||||||||||
| Cable technical parameters | |||||||||||||||||||||||||||||||||||||||
| Number of cores | 3 | 4 | 5 | ||||||||||||||||||||||||||||||||||||
| Cable sheath material | PVC PUR PVC[Shielding] PUR[Shielding] | ||||||||||||||||||||||||||||||||||||||
| Core wire cross-sectional area | 0.34mm2 [AWG22] | 0.25mm2 [AWG24] | |||||||||||||||||||||||||||||||||||||
| AWG signal cable | 22 | 24 | |||||||||||||||||||||||||||||||||||||
| Jacket color | black | ||||||||||||||||||||||||||||||||||||||

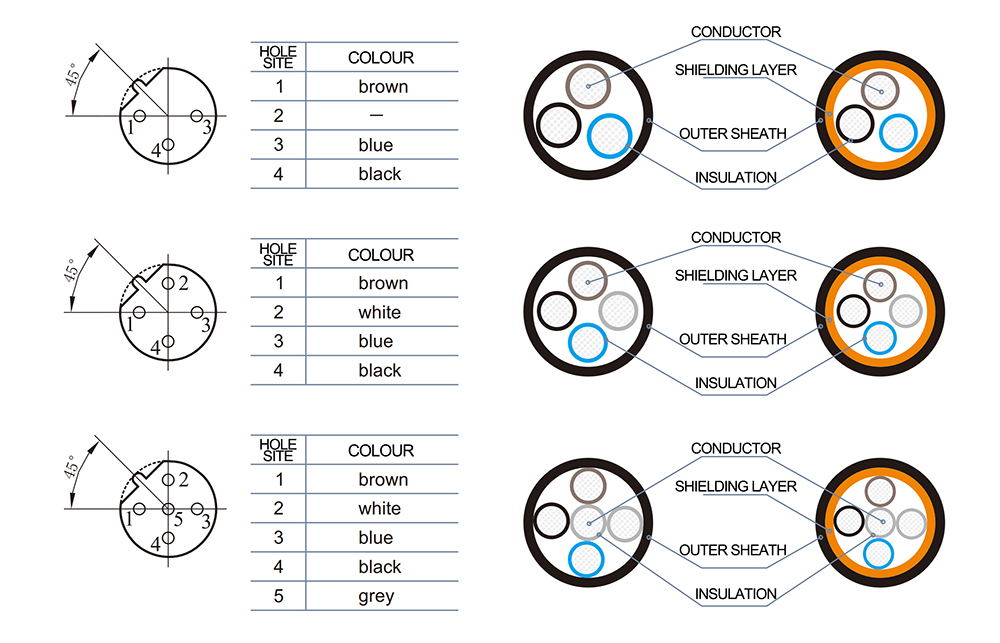

| Core color | See Wiring Diagram for details. | ||||||||||||||||||||||||||||||||||||||
| Insulation resistance | ≥100MΩ*km(20℃) | ||||||||||||||||||||||||||||||||||||||
| Wire resistance | ＜58Ω/km(20℃) | ||||||||||||||||||||||||||||||||||||||
| Core structure | 42/0.10±0.008mm | 32/0.10±0.008mm | |||||||||||||||||||||||||||||||||||||
| Cable outer diameter OD | 5.0±0.10 | ||||||||||||||||||||||||||||||||||||||
| Minimum bending radius, fixed installation | 22mm | 23.5mm | 25mm | ||||||||||||||||||||||||||||||||||||
| Minimum bending radius, mobile installation | 44mm | 47mm | 50mm | ||||||||||||||||||||||||||||||||||||
| Bending times | 4000000 | ||||||||||||||||||||||||||||||||||||||
| Lateral trajectory | 10m | ||||||||||||||||||||||||||||||||||||||
| Lateral speed | 3m/s | ||||||||||||||||||||||||||||||||||||||
| Acceleration | 10m/s2 | ||||||||||||||||||||||||||||||||||||||
| Flame retardation | Conforms to DIN UL20549 | ||||||||||||||||||||||||||||||||||||||
| halogen-free | In accordance with DIN VDE 0472 Chapter 815 | ||||||||||||||||||||||||||||||||||||||
| Ambient temperature | -40 °C ... 80 °C( Fixed mounting) | ||||||||||||||||||||||||||||||||||||||
| -25 °C ... 80 °C(Movable mounting) | |||||||||||||||||||||||||||||||||||||||
